Taiwanská společnost Gigabyte, specializující se na výrobu počítačového hardwaru, byla založena v roce 1986. Patří k největším výrobců základních desek na světě. Její produkty patří k tomu nejlepšímu, co se dá na trhu pořídit. Gigabyte se vyznačuje svým prozákaznickým přístupem a vysokou kvalitou i spolehlivostí svých produktů. Deska GIGABYTE A520M S2H není výjimkou.
Výrobce
Gigabyte

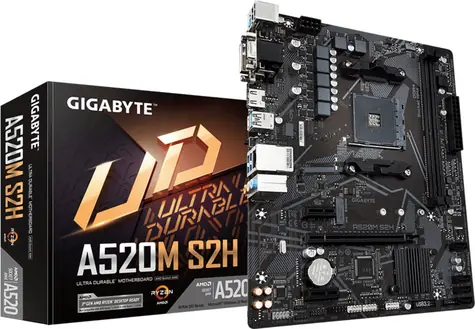

Deska GIGABYTE A520M S2H také podporuje následující speciální paměťové funkce, které dokáží posunout vaše PC na úplně novou úroveň.
Funkce paměti:
ECC – je paměťová technologie, která detekuje a eliminuje náhodné chyby v operační paměti, které by jinak mohli mít katastrofální následky. Díky tomu je ECC paměť nezbytná do serverů, kritických systémů a pracovních stanic.
1x PCI Express 3.0 x16 - slot PCI Express 3.0 o délce x16 se nejčastěji používá k připojení grafických karet, které vyžadují plnou propustnost všech šestnácti PCIe linek, které slot nabízí. Třetí generace PCIe nabízí oproti druhé generaci hned dvojnásobnou propustnost.
2x PCI Express 3.0 x1 - o délce x1 představuje ten nejmenší PCIe slot. Používá se k připojení zvukových karet, Wi-Fi modulů a dalších karet, kterým stačí propustnost jedné PCIe 3.0 linky.
NVM Express - je přenosový protokol, který byl vytvořen pro moderní SSD disky. Díky tomu umožňuje kompatibilním PCIe nebo M.2 SSD diskům dosažení neuvěřitelných rychlostí, které dalece přesahují klasické SATA disky.
RAID 0 - je zapojení dvou nebo více disků, které rozděluje data rovnoměrné mezi všechny disky bez jakékoliv redundance nebo ochrany proti chybám. Tím pádem je RAID 0 náchylnější k selhání jednoho z disků, ale je také mnohem rychlejší. Proto je vhodný v situacích, kdy výkon hraje prim.
RAID 1 - je zapojení dvou nebo více disků, kde dochází k zrcadlení dat na každý disk. Díky tomu je RAID 1 silně bezpečné řešení. Dokud je alespoň jeden z disků funkční, nemůže dojít ke ztrátě dat.
RAID 10 - je kombinací RAID 0 a RAID 1 a vyžaduje zapojení alespoň čtyř disků s tím, že celkový počet disků musí být sudý. V případě zapojení čtyř disků dojde k zrcadlení dat na každé dvojici disků (RAID 1), čímž vzniknou dva logické disky, které se poté zapojí do RAID 0. Tato konfigurace je odolná proti výpadku jednoho disku v každé RAID 1 dvojici a dosahuje vysokých přenosových rychlostí.
1x M.2 (SATA/NVMe) 2280 - díky jednomu M.2 slotu kompatibilnímu jak s protokolem NVMe, tak SATA je možné k desce GIGABYTE A520M S2H připojit prakticky jakýkoliv M.2 SSD disk o maximální délce 80 mm.
4x SATA III - standardní rozhraní pro připojování interních pevných a SSD disků. Nabízí přenosovou rychlost až 600 MB/s. Rozhraní SATA III je zpětně kompatibilní s rozhraními SATA II i SATA I.
USB porty
Každá základní deska v současnosti disponuje USB porty. Při výběru desky je tudíž důležité zhodnotit, jaké typy a množství USB portů potřebujete. Základní deska GIGABYTE A520M S2H nabízí následující USB porty:
4x USB 3.0 typu A (USB 3.2 Gen 1) - nejrozšířenější typ USB konektoru. Umožní vám připojení téměř jakýchkoliv periferií kompatibilních s USB konektorem typu A. Nabízí přenosovou rychlost až 5 Gb/s.
2x USB 2.0 typu A - USB 2.0 je starším standardem USB konektorů, přesto ale najde uplatnění pro připojení mnoha periferií či zařízení, která nepotřebují vysoký datový tok jako například myši či klávesnice.
1x USB 3.2 Gen 1 hlavička - slouží primárně k připojení USB 3.0 portů na přední straně vaší skříně. Také může posloužit pro připojení zařízení, která budou uvnitř skříně. Každá hlavička podporuje 2 USB porty.
2x USB 2.0 hlavička - slouží k připojení USB 2.0 portů na přední straně vaší skříně a pro připojení či napájení různých zařízení jako jsou například ovladače ventilátorů či RGB osvětlení. Každá hlavička nabízí dva USB 2.0 porty.
Grafické výstupy
V případě, že budete využívat integrovanou grafickou kartu, je důležité zvážit, jaké grafické výstupy deska nabízí. Základní deska GIGABYTE A520M S2H disponuje následujícími grafickými výstupy:
HDMI 2.1 - nejrozšířenější konektor pro přenos videa a audia ve vysokém rozlišení. Používají ho televize, herní konzole i většina monitorů. HDMI verze 2.1 nabízí maximální rozlišení 7680 x 4320 s obnovovací frekvencí až 120 Hz.
DVI-D - dvoulinkový konektor DVI-D je starší konektor určený pro přenos nekomprimovaného video signálu. Používá se pro připojení monitorů či datových projektorů. Varianta DVI-D nabízí na rozdíl od DVI-I přenos pouze digitálního signálu. Nabízí maximální rozlišení 2560 x 1600 s obnovovací frekvencí 60 Hz.
VGA (D-Sub) - nejstarší grafický konektor, který ještě stále nalezne široké uplatnění. Je vhodný pro připojení monitorů, které nemají rozlišení vyšší než 1920 x 1200 s frekvencí 60 Hz. VGA konektor je také vhodný v situacích, kdy vyžadujete maximální kompatibilitu.
Síťové připojení
Síťové připojení je v dnešní době naprostou nutností, protože většina z nás si bez internetu nedokáže život ani představit. Proto tato základní deska nabízí následující síťová připojení:
1x RJ-45 - 1 Gb/s - slouží pro zapojení počítače do sítě prostřednictvím klasického síťového kabelu. Maximální rychlost přenosu dat činí 1 Gb/s.
Zvuk
K běžnému užívání počítače neodmyslitelně patří i zvukový doprovod. Ať už budete chtít poslouchat z externích reproduktorů, nebo si zvuk pouštět soukromě do sluchátek, oceníte přítomnost zabudované zvukové karty. Při výběru základní desky je důležité zvážit, jakým zvukovým řešením disponuje, a zda vyhovuje vašim potřebám. Deska GIGABYTE A520M S2H nabízí následující:
7.1 audio - zjednodušeně znamená, že zvuková karta podporuje připojení sedmi hlavních reproduktorů (jeden pro každý zvukový kanál) a jednoho subwooferu. Tato konfigurace slouží k vytvoření dokonalého prostorového zvuku.
3x 3.5 mm jack - deska GIGABYTE A520M S2H je vybavena trojicí standardních 3.5mm audio jacků pro připojení reproduktorů, subwooferů, sluchátek, mikrofonů či jiných audio zařízení.
Ostatní konektory
Tato deska může kromě výše uvedeného vybavení nabídnou i další funkce a konektory, které jsou při výběru desky neméně důležitým kritériem. Dokáží totiž podstatně ovlivnit, k čemu bude možné či nemožné desku použít. Základní deska GIGABYTE A520M S2H je vybavena následujícími konektory a funkcemi:
Zadní:
PS/2 - na zadní straně naleznete konektor PS/2, který se nejčastěji využívá k připojení myší a klávesnic. Výhodou oproti USB připojení je, že nejsou potřeba žádné ovladače, čímž je zajištěna maximální kompatibilita.
Interní:
CMOS mazač - slouží ke smazání CMOSu, což má za následek resetování nastavení BIOSu na původní hodnoty. To je užitečné pokud dojde k chybným nastavením, kvůli kterým nelze počítač nastartovat.
COM (sériový port) - hlavičku na základní desce GIGABYTE A520M S2H můžete použít k připojení rozšířujícího COM slotu. COM konektor slouží k zapojení starších periférií, jako jsou modemy či tiskárny. V současnosti se používá pro připojení profesionálních zařízení, zejména čteček čárových kódů či CNC ovladačů.
Čidlo vniknutí do skříně - je bezpečnostní funkce, která detekuje, zda nedošlo k odstranění či výměně nějaké části skříně.
TPM - hlavička se používá pro připojení TPM modulu, což je zabezpečený šifrovací procesor, který má na starost ukládání klíčů a šifrování.
Chlazení:
3x PWM FAN (4-pin) konektor - pro chlazení komponent a proudění vzduchu ve skříni má základní deska GIGABYTE A520M S2H tři PWM 4-pinové konektory. Výhoda PWM konektorů oproti 3-pinovým je ta, že rychlost otáček je regulovatelná v BIOSu či softwarově.
Technické parametry
Značka
Značka
GIGABYTE
Určení
Určení
Domácí PC , Kancelářské PC
Patice
Integrovaný CPU
Ne
AMD
AM4
Generace procesoru
Ryzen řada 3000 , Ryzen řada 4000 , Ryzen řada 5000
Formát a rozměry
Formát
Micro ATX
Výška [cm]
24,4
Šířka [cm]
20,5
Operační paměť
Typ pamětí
DDR4
Typ modulů
DIMM
Režim zapojení
Dual-Channel
Počet slotů
2
Maximální kapacita [GB]
64
Maximální frekvence [MHz]
5100
Funkce
ECC
Rozšiřující sloty
Počet PCI-Express 3.0 x16
1
Počet PCI-Express 3.0 x1
2
RGB synchronizace
RGB synchronizace
GIGABYTE RGB Fusion
Úložiště
Počet SATA III
4
Počet M.2
1
M.2 Slot 1 - Maximální délka
2280
M.2 Slot 1 - Typ
M.2 PCI-E NVMe Gen3 , M.2 SATA
Funkce
NVM Express , RAID 0 , RAID 1 , RAID 10
USB porty
Interní USB 2.0 hlavičky
2
Interní USB 3.2 Gen 1 hlavičky
1
Interní USB 3.2 Gen 2 hlavičky
0
Zadní USB 2.0
2
Zadní USB 3.2 Gen 1
4
Zadní USB-C 3.2 Gen 1
0
Zadní USB 3.2 Gen 2
0
Zadní USB-C 3.2 Gen 2
0
Funkce
USB 2.0 , USB 3.0
Grafické výstupy
HDMI
HDMI 2.1
VGA + DVI
DVI-D , VGA (D-Sub)
Grafické výstupy
DVI , HDMI , VGA (D-Sub)
Sítě
Ethernet - Maximální rychlost
1 Gb/s
Ethernet - Počet portů
1
Funkce
Ethernet
Zvuk
Počet kanálů
7.1
Zadní konektory
3x 3.5 mm
Interní konektory
Přední audio (AAFP)
Ostatní konektory
Zadní
PS/2
Napájení
24 pin , 8 pin
Chlazení
Počet PWM FAN (4 piny) - 3
Interní
CMOS mazač , COM (sériový port) , Čidlo vniknutí do skříně , TPM
Stav zboží
Stav zboží
Rozbaleno
Technické parametry
Značka
Značka
GIGABYTE
Určení
Určení
Domácí PC , Kancelářské PC
Patice
Integrovaný CPU
Ne
AMD
AM4
Generace procesoru
Ryzen řada 3000 , Ryzen řada 4000 , Ryzen řada 5000
Formát a rozměry
Formát
Micro ATX
Výška [cm]
24,4
Šířka [cm]
20,5
Operační paměť
Typ pamětí
DDR4
Typ modulů
DIMM
Režim zapojení
Dual-Channel
Počet slotů
2
Maximální kapacita [GB]
64
Maximální frekvence [MHz]
5100
Funkce
ECC
Rozšiřující sloty
Počet PCI-Express 3.0 x16
1
Počet PCI-Express 3.0 x1
2
RGB synchronizace
RGB synchronizace
GIGABYTE RGB Fusion
Úložiště
Počet SATA III
4
Počet M.2
1
M.2 Slot 1 - Maximální délka
2280
M.2 Slot 1 - Typ
M.2 PCI-E NVMe Gen3 , M.2 SATA
Funkce
NVM Express , RAID 0 , RAID 1 , RAID 10
USB porty
Interní USB 2.0 hlavičky
2
Interní USB 3.2 Gen 1 hlavičky
1
Interní USB 3.2 Gen 2 hlavičky
0
Zadní USB 2.0
2
Zadní USB 3.2 Gen 1
4
Zadní USB-C 3.2 Gen 1
0
Zadní USB 3.2 Gen 2
0
Zadní USB-C 3.2 Gen 2
0
Funkce
USB 2.0 , USB 3.0
Grafické výstupy
HDMI
HDMI 2.1
VGA + DVI
DVI-D , VGA (D-Sub)
Grafické výstupy
DVI , HDMI , VGA (D-Sub)
Sítě
Ethernet - Maximální rychlost
1 Gb/s
Ethernet - Počet portů
1
Funkce
Ethernet
Zvuk
Počet kanálů
7.1
Zadní konektory
3x 3.5 mm
Interní konektory
Přední audio (AAFP)
Ostatní konektory
Zadní
PS/2
Napájení
24 pin , 8 pin
Chlazení
Počet PWM FAN (4 piny) - 3
Interní
CMOS mazač , COM (sériový port) , Čidlo vniknutí do skříně , TPM
Stav zboží
Stav zboží
Rozbaleno
Technické specifikace pro produkt Rozbaleno - GIGABYTE A520M S2H (rev. 1.0) se mohou změnit bez výslovného upozornění. Obrázky pro produkt Rozbaleno - GIGABYTE A520M S2H (rev. 1.0) mají pouze informativní charakter.
