MicroConnect Mini Gender adaptér DB9 M/F Null Modem

Popis produktu

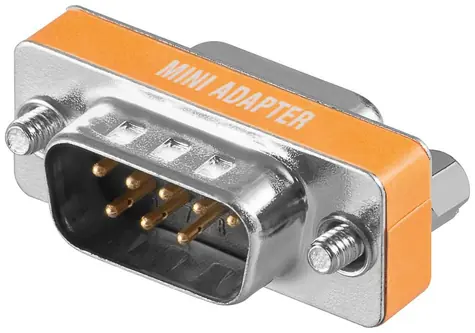

MicroConnect Mini Gender adaptér DB9 M/F Null Modem

Tento Null Modem adaptér je užitečný pro datový přenos mezi dvěma PC pomocí sériových portů. Generuje null-modem kabel na bázi SUB-D kabelu pro přímé propojení dvou počítačů bez použití modemu.

DB9 samec na DB9 samice konfigurace s metalickým pouzdrem poskytuje odolné a spolehlivé připojení pro sériovou komunikaci. Kovové provedení zajišťuje elektromagnetické stínění a mechanickou odolnost.

Null modem zapojení kříží TX/RX vodiče (pin 2↔3) a dalších řídicích signálů, což umožňuje přímou komunikaci mezi dvěma DTE zařízeními (PC) bez potřeby DCE zařízení (modem).

Kompaktní adaptér eliminuje potřebu speciálního null modem kabelu a může být použit s běžným sériovým kabelem pro vytvoření null modem propojení.

Metalické provedení poskytuje profesionální vzhled a dlouhodobou spolehlivost pro průmyslové i komerční aplikace.

Určeno pro: Přímý datový přenos mezi PC, diagnostika zařízení, sériová komunikace bez modemu, průmyslové aplikace.

Null Modem adaptér specifikace:

• Konektory: DB9 samec ↔ DB9 samice
• Pouzdro: Kovové metalické
• Typ: Null modem (kříženě zapojený)
• Provedení: Kompaktní adaptér
• Barva: Metalická
• Stínění: Elektromagnetické
• Zapojení pinů:
  • Pin 2 ↔ Pin 3 (TXD ↔ RXD)
  • Pin 3 ↔ Pin 2 (RXD ↔ TXD)
  • Pin 7 ↔ Pin 7 (GND ↔ GND)
  • Pin 4 ↔ Pin 6 (DTR ↔ DSR)
  • Pin 6 ↔ Pin 4 (DSR ↔ DTR)
  • Pin 1+8 ↔ Pin 1+8 (DCD+RI mostěny)
  • Pin 5 ↔ Pin 5 (GND společná)
• Funkcionalita:
  • Kříží TX/RX signály
  • Simuluje DCE zařízení
  • Handshaking signály
  • Přímé DTE-DTE propojení
• Aplikace:
  • PC-PC komunikace
  • Datový přenos bez modemu
  • Sériová diagnostika
  • Průmyslové řízení
  • Terminálová emulace
  • Legacy systémy
• Výhody:
  • Eliminuje potřebu null modem kabelu
  • Použitelný s běžnými sériovými kabely
  • Kompaktní řešení
  • Kovové stínění
  • Univerzální použití
• Rychlosti:
  • Až 115 200 bps
  • Standardní RS-232 rychlosti
  • 9600, 19200, 38400 bps typické
• Kompatibilita:
  • COM porty PC
  • RS-232 zařízení
  • Průmyslové kontrolery
  • Sériové terminály
• Typické scénáře:
  • Záložní/obnovení dat mezi PC
  • Laplink typu aplikace
  • Debugování embedded systémů
  • Sériový file transfer

Sériová komunikace řešení: DB9 Null Modem adaptér poskytuje jednoduché a efektivní řešení pro přímou komunikaci mezi PC pomocí sériových portů s kovovým pouzdrem a profesionálním zapojením pro spolehlivý datový přenos.
