ASUS HYPER M.2 X16 s dvoufázovým napájecím řešením s výstupem až 14W podporuje nejnovější jednotky PCI-E NVMe. Jeho velký chladič a aktivní ventilátor snižují teploty M.2 SSD. Přizpůsobená serverová deska PCB podporuje až čtyři disky PCIe 4.0 / 3.0 M.2 s šířkou pásma až 256 Gbps pro plynulý přenos dat.
Řadič je kompatibilní s AMD TRX40 / X570 PCIe 4.0 pro NVMe RAID a taktéž podporuje funkce platformy Intel RAID-on-CPU. Lze použít i s jinými motherboardy pomocí bifurkace PCIe v nastavení BIOSu.
Popis produktu

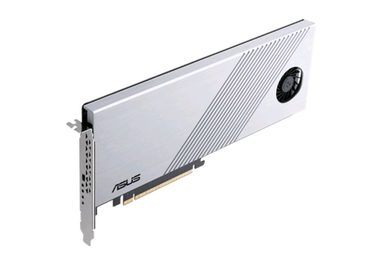

ASUS HYPER M.2 X16 GEN 4 CARD
ASUS HYPER M.2 X16 s dvoufázovým napájecím řešením s výstupem až 14W podporuje nejnovější jednotky PCI-E NVMe. Jeho velký chladič a aktivní ventilátor snižují teploty M.2 SSD. Přizpůsobená serverová deska PCB podporuje až čtyři disky PCIe 4.0 / 3.0 M.2 s šířkou pásma až 256 Gbps pro plynulý přenos dat.
Řadič je kompatibilní s AMD TRX40 / X570 PCIe 4.0 pro NVMe RAID a taktéž podporuje funkce platformy Intel RAID-on-CPU. Lze použít i s jinými motherboardy pomocí bifurkace PCIe v nastavení BIOSu.
Specifikace:
Rozhraní
Rozhraní PCIe 4.0 / 3.0 x16, kompatibilní se sloty PCIe x16 a x8, podporuje rychlost přenosu dat až 256 Gbps.
Externí konektory
4x sloty M.2 (klíč M), typ 2242/2260/2280/22110 (podporuje PCIe 4.0 / 3.0)
- Podporuje pouze paměťová zařízení PCIe M.2.
Funkce
Modely základních desek AMD TRX40 / X570 s podporou PCIe 4.0
Podporuje šířku pásma PCIe 3.0 pro ostatní RAID na modelech CPU.
Rozměry
27x12,2x1,5cm
Technické parametry
| Značka | |
| Značka | Asus |
| Řadič | |
| Typ | PCI Express |
| Funkce | |
| Hot Swap | Ne |
| Hot Plug | Ne |
| Možnost RAID | Ne |
| Typ RAID | Ne |
| Rozhraní | |
| USB 2.0 | 0 |
| USB 3.0 | 0 |
| eSATA | 0 |
| FireWire | 0 |
| IDE* | 0 |
| PCMCIA | Ne |
| SAS | 0 |
| SATA | 0 |
| Seriový (RS-232) | 0 |
| Rozhraní drátové | |
| LAN (RJ-45) | Ne |
| Stav zboží | |
| Stav zboží | Jen nové |
Technické parametry
| Značka | |
| Značka | Asus |
| Řadič | |
| Typ | PCI Express |
| Funkce | |
| Hot Swap | Ne |
| Hot Plug | Ne |
| Možnost RAID | Ne |
| Typ RAID | Ne |
| Rozhraní | |
| USB 2.0 | 0 |
| USB 3.0 | 0 |
| eSATA | 0 |
| FireWire | 0 |
| IDE* | 0 |
| PCMCIA | Ne |
| SAS | 0 |
| SATA | 0 |
| Seriový (RS-232) | 0 |
| Rozhraní drátové | |
| LAN (RJ-45) | Ne |
| Stav zboží | |
| Stav zboží | Jen nové |
Jaká je alternativa pro desky x570
Martin Duraj 24.03.2022, 20:03
Martin Duraj 24.03.2022, 20:03
Dobrý den, existuje adapter pro pcie 4.0 x4 na 2 nvme? Mám desku asrock x570 steel legend.Skoro cele pc od vás a spokojenej. Pokud chci kartu plně využít musí být v horním slotu.
Bohužel steel legend spíš 570 chipset má spodní fyzický x16 slot jen 4 fyzické linky takže bifurkace nepomuže.S kartou mám další plány po upgradu az sednou ceny takže jí nevrátim :D
Do pcie 3.0 jsou do x4 slutu adaptery pro 1x m+1x b key tedy nvme a sata , do x8 slotu pro 4 nvme za cca 4 tisice protoze kontroler ale 4.0 x4 na 2 nvme nikde nejde najít ani s ani bez kontroleru i když rychlostí rozhodně 8 giga jenosmerně stačí na dva velmi dobré disky střední třídy.
Je to jen tím že pcie 4.0 je tu krátce nebo výrobci myslí jen na servery a nadšence typu LTT
Mohlo by to pomoci i jiným co nemají na nej generaci desek kde m.2 disk na desce bude 5 krát
Zkoušim povrchově hledat i v mining věcech ale spliter co by rozhodil 4 linky na každou čtvrtou ve fyzicky x16 slotu jsem nenašel.
Pro jednoduché shrnutí : Na téhle kartě není řadič takže na x570 ve druhem slotu uvidíte jen disk v pozici 1 a já hledám jak ten slot lépe využít.
Moc děkuju za odpovědi všech nerdů.
Dodatek pro jednodušší pochopení
Martin Duraj 24.03.2022, 20:23
Martin Duraj 24.03.2022, 20:23
hledám tohle ale pro 2 nvme ne nvme a sata
https://www.mironet.cz/conceptronic-emrick04b-pci-express-2x-m2-sata-ssd-2280-m-key-b-key-bm-key+dp488999/
nebo tohle ale z x4 na x16 ne y x8 na x16
https://www.mironet.cz/delock-pci-express-extension-risercard-x8-na-1x-pcie-x16+dp120480/
abych za a využil slot na desce naplno nebo za b plně využil ASUS HYPER s levnými nebo velkokapacitními ale pomalejšími disky
RE: Dodatek pro jednodušší pochopeníMironet - Rataj 25.03.2022, 09:39
Dobrý den,
je mi líto, ale bohužel nám žádný takový produkt není zatím znám. Co se týká chipsetu X570 obecně, vždy budete mít druhý a jakýkoliv další slot zapojený v délce max x8 nebo x4 (jak již píšete). Je to bohužel omezení dané touto architekturou. Nicméně Ryzen a X570 dohromady umí linek 24 (4 napřímo k prvnímu M.2 slotu a 16+4 linky pro první PCI-E x16 slot a chipset samotný). Tudíž případně NVMe RAID lze vytvořit i na samotné základní desce a využijete dostupné linky na maximum.
je mi líto, ale bohužel nám žádný takový produkt není zatím znám. Co se týká chipsetu X570 obecně, vždy budete mít druhý a jakýkoliv další slot zapojený v délce max x8 nebo x4 (jak již píšete). Je to bohužel omezení dané touto architekturou. Nicméně Ryzen a X570 dohromady umí linek 24 (4 napřímo k prvnímu M.2 slotu a 16+4 linky pro první PCI-E x16 slot a chipset samotný). Tudíž případně NVMe RAID lze vytvořit i na samotné základní desce a využijete dostupné linky na maximum.
