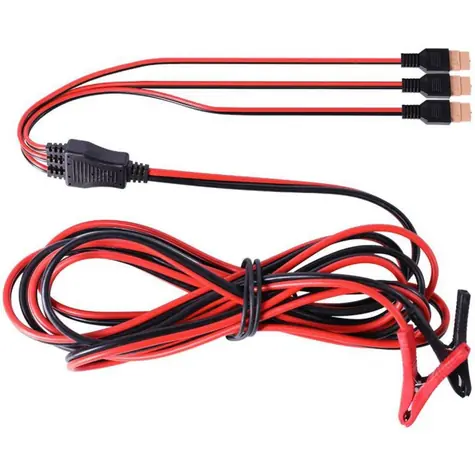

Aroso Propojovací kabel pro 3 solární panely Aroso 554cm 60A 1000W paralelní

Popis produktu

Aroso Propojovací kabel pro 3 solární panely Aroso 554cm 60A 1000W paralelní

Paralelní propojovací kabel pro solární panely

Speciální paralelní propojovací kabel určený pro propojení dvou nebo tří solárních panelů a jejich PWM regulátorů do jednoho komplexního systému zajistí výrazně vyšší výkon sestavy a tím i vyšší hodnoty nabíjecího proudu.

• Kombinovat lze do jednoho celku
• dvě nebo tři sestavy solárních panelů s PWM regulátory Aroso 110Wp
• dvě nebo tři sestavy solárních panelů s PWM regulátory Aroso 220Wp
• dvě nebo tři sestavy solárních panelů s PWM regulátory Aroso 320Wp

• Technická data
• Materiál - PVC (vnější izolace) / měď (vodiče)
• Délka kabelu 554cm
• Celková hmotnost 1kg
• Barva vodičů černá a červená
• Specifikace vodičů 2x 6mm2 (délka 5m) / 2x 1.5mm2 (délka 54cm)
• Teplotní rozsah -40°C až +90°C
• Jmenovitý proud menší než 60A
• Stupeň krytí IP67

• Návod k použití
• Rozevřete solární panel.
• Ujistěte se, že všechny články solárního panelu jsou osvíceny slunečním zářením, ideálně kolmo ke slunečním paprskům. Dbejte, aby všechny solární panely v sestavě byly osvíceny ideálně slunečním svitem stejné intenzity (tzn. aby jeden panel nebyl na slunci a další ve stínu apod.).
• Uprostřed solárního panelu najděte nezapojenou koncovku pro kabel, připravte si rozšiřovací kabel z přiložené sady k solárnímu panelu.
• Připojte rozšiřovací kabel k této koncovce pomocí SAE konektoru.
• Koncovku XT60 připojte do vstupu PWM regulátoru pro solární panel (symbol solárního panelu).
• Další jeden nebo dva solární panely shodných parametrů propojte stejným způsobem se svými PWN regulátory.
• Paralelní propojovací kabel připojte do všech PWM regulátorů pomocí koncovek XT60 do výstupů pro akumulátor (symbol baterie).
• Připojte krokodýlové svorky na nabíjený akumulátor.
• Po ukončení nabíjení odpojte všechny kabely v opačném pořadí.

• Paralelní propojovací kabel
• systémové napětí, proud a výkon všech solárních panelů musí mít shodné hodnoty
• nelze propojovat různé typy solárních panelů, pouze shodné typy
• maximální celkový výkon systému je 1000W
• maximální proudová zatížitelnost systému je 60A
